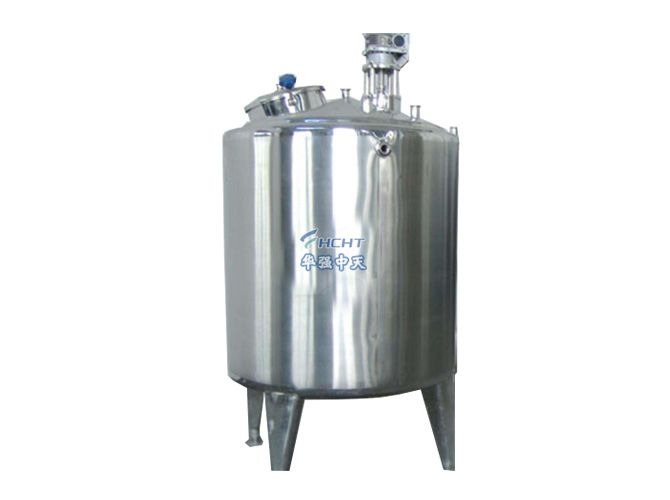

夾套攪拌罐是用于固定在各種容器上也可叫水相罐,有多種攪拌槳葉可選，適合不同工藝要求，廣泛應用于涂料、醫藥、建材、化工、顏料、樹脂、食品、科研等行業。該設備可根據用戶產品的工藝要求選用碳鋼、不銹鋼、內襯鐵氟龍、PE、PU等材料制作，以及設置加熱、冷卻、保溫裝置，以滿足不同的工藝和生產需要。加熱形式有夾套電加熱、盤管加熱等。該設備結構設計合理、工藝先進、安全可靠、經久耐用，并具有操作簡單、使用方便等特點，是理想的攪拌，分散等多功能設備。

　　夾套攪拌罐產品原理：

　　攪拌漿葉在動力機組的驅動下，沿固定方向旋轉;在旋轉過程中，驅使物料做軸向旋轉和徑向旋轉。攪拌機內的物料，同時存在軸向運動和圓周運動，因而同時存在剪切攪拌和擴散攪拌等幾種攪拌形式。能夠有效的對物料進行分散、攪拌。

　　加熱型攪拌罐組成

　　夾套攪拌罐由攪拌罐體、攪拌罐蓋、攪拌器、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求配置加熱裝置或冷卻裝置。

　　攪拌罐體、攪拌罐蓋、攪拌器、軸封等選用材料可根據不同的工藝要求選用碳鋼或不銹鋼等材料來制作。

　　攪拌罐體與攪拌罐蓋可采用法蘭密封聯結或焊接聯結。攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔。

　　攪拌罐蓋上部配置有傳動裝置(電機或減速器)，由傳動軸驅動攪拌罐內的攪拌器。

　　軸封裝置可采用機封或填料、迷宮密封等多種形式(根據用戶需要確定)。

　　由于用戶生產工藝要求不同，攪拌器可配置漿式、錨式、框式、螺旋式等多種形式。如有其他要求可與本廠聯系，另行設計制作。

　　加熱裝置或冷卻裝置

　　一般是使用單位根據物料是否加熱或干燥或冷卻而定。在定制范圍內，溫度應為200℃以下，使用壓力低于0.1Mpa。加熱方式可根據使用單位的生產條件而定。加熱方式有熱油等介質循環和直接電加熱兩種。熱油等介質循環是導熱油在另配置的加熱罐內加溫到一定溫度后，通過熱油泵進行輸送循環;直接加熱是夾套上直接安裝電加熱管，使導熱油加熱到所需溫度(溫度可根據實際情況調節)。冷卻循環是采用水在夾套內外循環，使物料在一定的溫度下不產生結塊或粘性。也可根據用戶要求增加盤管等形式進行加熱或冷卻。

　　夾套攪拌罐技術參數：

　　電源：380V，50HZ或根據客戶要求定制

　　功率范圍：0.18~75kw

　　處理量：10-10000L

　　攪拌轉速范圍：0~1440rpm

　　配置選擇：接觸物料材質：SUS304不銹鋼、SUS316L不銹鋼、碳鋼、鐵氟龍、PE、PU、PP、聚氨酯等

　　調速方式：變頻調速或固定速度

　　固定方式：平臺式 支腿式

　　工作頭配置：帶刮壁錨式槳葉，框式槳葉，折葉式槳葉

　　密閉形式：機械密封，填料密封，氣密封，骨架油封，磁力密封
